【齒輪減速機】齒輪減速機型号_齒輪減速機原理

R系列斜齒輪減速機

産品名稱：齒輪減速機

産品描述：

結構緊湊、體積小、工作平穩、輸出轉速選擇範圍寬，通用性強，效率高達95%

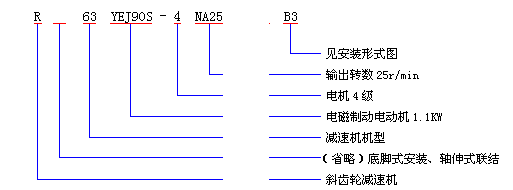

型号表示法

齒輪減速機技術參數：

功率：0.12KW～160KW

轉矩：1.4N·m～23200N·m

輸出轉速：0.06～1090r/min

齒輪減速機的特點：

1、齒輪采用高強度低碳合金鋼經滲碳淬火而成，齒面硬度達HRC58-62，齒輪均采用數控磨齒工藝，精度高，接觸性好。

2、傳動率高：單級大于96.5%，雙級大于93%，三級大于90%。

3、運轉平穩，噪音低。

4、體積小，重量輕，使用壽命長，承載能力高。

5、易于拆檢，易于安裝。

齒輪減速機的工作原理：

齒輪減速機是一種動力傳達機構，利用齒輪的速度轉換器，将馬達的回轉數減速到所要的回轉數，并得到較大轉矩的機構。

齒輪減速機是利用各級齒輪傳動來達到降速的目的.減速器就是由各級齒輪副組成的.比如用小齒輪帶動大齒輪就能達到一定的減速的目的,再采用多級這樣的結構,就可以大大降低轉速了。

齒輪減速機一般用于低轉速大扭矩的傳動設備，把電動機.内燃機或其它高速運轉的動力通過減速機的輸入軸上的齒數少的齒輪齧合輸出軸上的大齒輪來達到減速的目的，普通的減速機也會有幾對相同原理齒輪達到理想的減速效果，大小齒輪的齒數之比，就是傳動比。

降速同時提高輸出扭矩，扭矩輸出比例按電機輸出乘減速比，但要注意不能超出減速機額定扭矩。

減速同時降低了負載的慣量，慣量的減少爲減速比的平方。大家可以看一下一般電機都有一個慣量數值。

齒輪減速機的種類:

一般的減速機有斜齒輪減速機(包括平行軸斜齒輪減速機、蝸輪減速機、錐齒輪減速機等等)、行星齒輪減速機、擺線針輪減速機、蝸輪蝸杆減速機、行星摩擦式機械無級變速機等等。

齒輪減速機的使用、維護保養及注意事項：

一、減速機采用460#中負荷工業齒輪油，工作環境溫度爲0~40℃。

二、首次使用100小時後，應洗幹淨内腔換上新的齒輪油，以後每2000小時換油一次。

三、拆裝減速機時，應盡量避免錘擊，以免損壞正常機件。

四、使用時若發現軸伸或連接處有滲油現象，應及時更換骨架油封等密封件。

齒輪減速機功率速比及扭矩:

減速比：25～4000r/min（與RX、R、K系列組合可達到更大速比）

輸出轉矩：高至2600000Nm

電機功率：0.4-12934kW

齒輪減速機适用範圍如下：

1、高速軸轉不大于1500轉/分。

2、齒輪傳動圓周速度不大于20米/秒。

3、工作環境溫度爲-40-45℃，如果低于0℃，啓動前潤滑油應預熱至0℃以上，本減速機可用于正反兩個方向運轉。

齒輪減速機的結構形式:

形式代号：
